Soluzione con modulo relè I/O di rete Tonmind SIP-T30
Integrazione intelligente per sistemi di sicurezza, audio e automazione.

1. Sfide e problemi

Nei moderni sistemi di sicurezza, monitoraggio e automazione degli edifici, gli utenti si trovano spesso ad affrontare un problema comune: Molti dispositivi e apparecchiature di allarme diversi funzionano separatamente e non possono essere gestiti in un unico sistema unificato. .

Pulsanti di emergenza, rilevatori di temperatura, sensori di gas, telecamere a circuito chiuso, altoparlanti e dispositivi di controllo accessi sono isolati l'uno dall'altro. È difficile raccogliere centralmente tutti gli stati di allarme ed è complicato far cooperare automaticamente questi dispositivi. Di conseguenza, il rilevamento degli eventi è ritardato e la risposta alle emergenze è lenta. Gli utenti necessitano di un dispositivo multifunzione per connettere, unificare, controllare e gestire facilmente tutte queste apparecchiature.

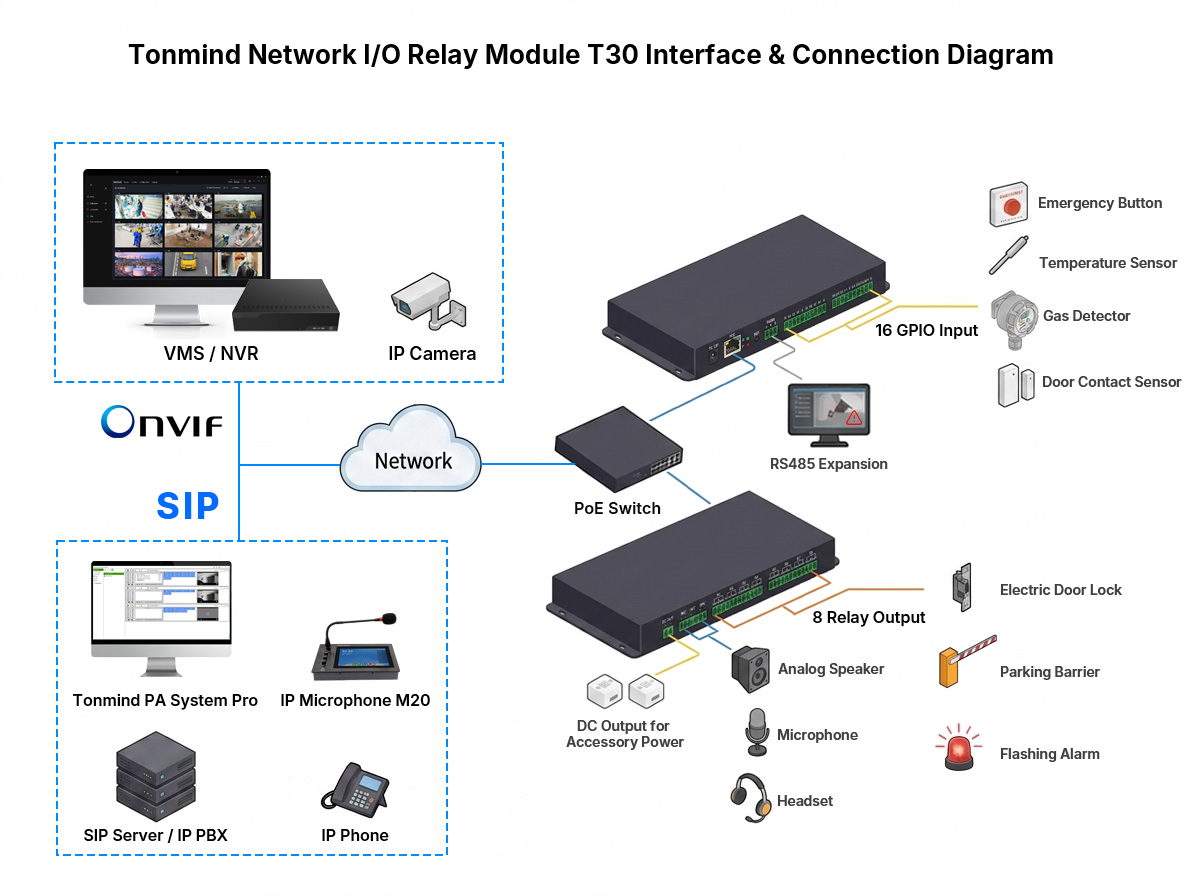

2. Introduzione al prodotto

IL Modulo relè I/O di rete Tonmind SIP-T30 È un controller di rete potente e integrato, progettato per risolvere questi problemi. Unisce in un'unica unità stabile l'ingresso del segnale, il controllo remoto, l'interfono audio, la trasmissione e la comunicazione di rete.

● Esso fornisce 16 porte di ingresso GPIO per ricevere segnali da pulsanti di emergenza, sensori di temperatura, rilevatori di gas e altri dispositivi di allarme.

● Fornisce 8 porte di uscita a relè per inviare comandi di controllo remoto per azionare allarmi, serrature, barriere di parcheggio, luci e altre apparecchiature.

● Supporta Ingresso microfono, uscita cuffie e uscita altoparlante per la trasmissione vocale in tempo reale e l'interfono bidirezionale.

● Ha un Porta di uscita CC che possono alimentare direttamente piccoli sensori e moduli esterni.

● Supporta entrambi PoE e ingresso di alimentazione a 12 V CC per un'installazione flessibile e semplice.

Il SIP-T30 supporta numerosi protocolli di rete:

SIP, ONVIF, HTTP, HTTPS, IPv4, TLS, RTSP, RTP, RTCP, DHCP, DNS, NTP, TCP, UDP, IGMP, ICMP, ARP.

● Protocollo SIP Consente al modulo di connettersi a server SIP e sistemi IP PBX. È possibile inviare allarmi ed eventi al server e i telefoni IP possono inviare comandi di controllo o effettuare chiamate broadcast in diretta tramite il T30.

● Protocollo ONVIF Rende il modulo completamente compatibile con i sistemi CCTV. Collega dispositivi di allarme, telecamere IP, VMS e NVR, consentendo agli utenti di verificare lo stato dei dispositivi, inviare istruzioni di controllo e rispondere agli eventi tramite un'unica piattaforma unificata.

● Tutte le configurazioni possono essere impostate facilmente tramite un'interfaccia intuitiva interfaccia di gestione web .

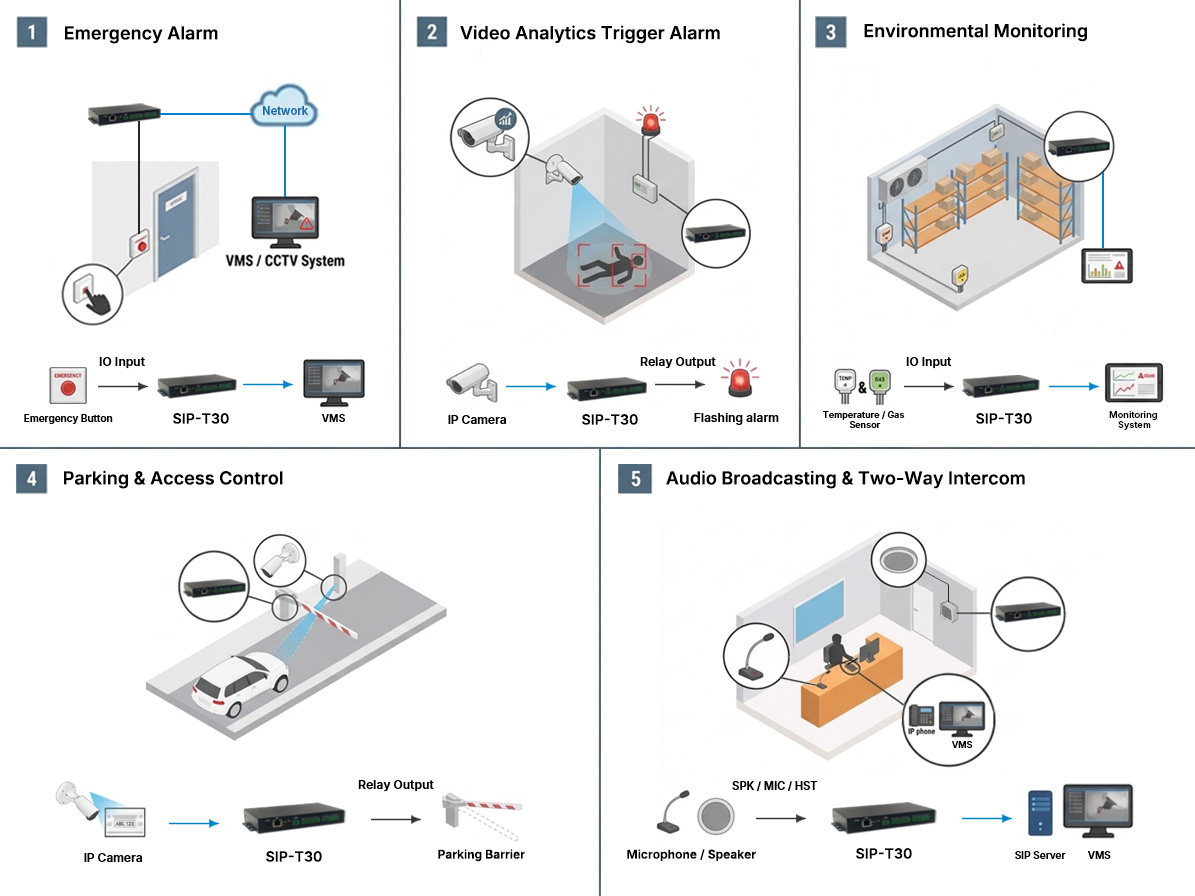

3. Scenari applicativi tipici

Scenario applicativo 1 – Integrazione dell'allarme di emergenza

È possibile collegare un pulsante di emergenza all'ingresso GPIO del SIP-T30 tramite un collegamento cablato. Una volta premuto il pulsante, il T30 invia l'evento di allarme attraverso la rete al sistema di monitoraggio VMS o CCTV utilizzando il protocollo ONVIF. .

Ciò consente agli operatori del centro di monitoraggio di ricevere immediatamente le notifiche di allarme e di controllare rapidamente i flussi video delle telecamere correlate, per una risposta più rapida alle emergenze.

Flusso di lavoro:

Pulsante di emergenza → Ingresso GPIO → SIP-T30 → Rete → Sistema VMS / CCTV

Scenario applicativo 2 – L'analisi video attiva un allarme di sicurezza

Una telecamera IP è in grado di rilevare eventi di emergenza come la caduta di una persona, comportamenti pericolosi o intrusioni tramite l'analisi video. Dopo il rilevamento, la telecamera invia l'evento al SIP-T30 attraverso la rete.

Il T30 può quindi attivare dispositivi di allarme esterni tramite uscite a relè, come luci lampeggianti, sirene o altoparlanti, per avvisare il personale di sicurezza e di monitoraggio.

Flusso di lavoro:

Telecamera IP → Rete → SIP-T30 → Uscita relè → Dispositivo di allarme

Questo crea un sistema di risposta alla sicurezza attivo che combina l'analisi video con il collegamento degli allarmi in tempo reale.

Applicazione Scenario 3 – Monitoraggio e notifica ambientale

Sensori ambientali come rilevatori di temperatura o di gas possono essere collegati agli ingressi GPIO del SIP-T30. Quando vengono rilevate condizioni anomale, il T30 invia le informazioni di allarme al sistema di monitoraggio tramite la rete.

Ciò consente agli utenti di ricevere notifiche di monitoraggio in tempo reale e di rispondere tempestivamente ai rischi ambientali.

Flusso di lavoro:

Sensore di temperatura/gas → Ingresso GPIO → SIP-T30 → Rete → Sistema di monitoraggio

Questa soluzione è adatta per sale server, fabbriche, magazzini e ambienti di monitoraggio delle apparecchiature.

Scenario applicativo 4 – Integrazione tra parcheggio e controllo accessi

Una telecamera IP con riconoscimento delle targhe può inviare gli eventi di rilevamento del veicolo al SIP-T30 tramite la rete. Il T30 può quindi controllare le serrature delle porte o le barriere di parcheggio collegate tramite le uscite a relè.

Quando viene rilevato un veicolo autorizzato, la sbarra del parcheggio o la barriera d'ingresso si aprono automaticamente.

Flusso di lavoro:

Telecamera IP → Rete → SIP-T30 → Uscita relè → Barriera di parcheggio / Serratura porta

Questa soluzione è ideale per sistemi di parcheggio intelligenti e applicazioni di gestione degli accessi veicolari.

Scenario applicativo 5 – Trasmissione audio e interfono bidirezionale

Altoparlanti e microfoni analogici possono essere collegati direttamente al SIP-T30 tramite le interfacce Speaker e MIC. Attraverso sistemi SIP Server, VMS o CCTV, gli operatori possono utilizzare il T30 per trasmissioni in diretta, annunci di emergenza e comunicazioni intercomunicanti bidirezionali.

Il centro di monitoraggio può comunicare a distanza tramite altoparlanti collegati per fornire istruzioni, avvisi o notifiche di emergenza in tempo reale.

Flusso di lavoro:

Altoparlante / Microfono → SIP-T30 → Rete → Server SIP / VMS / Sistema CCTV

Ciò rende il SIP-T30 una soluzione flessibile per combinare la videosorveglianza e la comunicazione audio IP.

Scenario applicativo 6 – Controllo del dispositivo RS485 Modbus

Il SIP-T30 supporta la comunicazione RS485 con protocollo Modbus, consentendo a sistemi di controllo, piattaforme PLC o sistemi di automazione di connettersi direttamente al dispositivo.

Tramite comandi Modbus, gli utenti possono controllare a distanza lo stato ON/OFF dei relè da 1 a 8 e monitorare lo stato degli ingressi I/O da 1 a 16. Ciò rende il T30 adatto a progetti di automazione industriale e integrazione in edifici intelligenti.

Conclusione

Il modulo relè I/O di rete Tonmind SIP-T30 è molto più di un semplice controller a relè. È un dispositivo di integrazione intelligente che consente di connettere sistemi di allarme, sistemi di videosorveglianza, sistemi audio, sensori ambientali e piattaforme di automazione in un'unica rete unificata.

Grazie alla combinazione di integrazione di allarmi GPIO, controllo a relè, comunicazione SIP, integrazione CCTV ONVIF, supporto RS485 Modbus, trasmissione audio e funzioni di interfono bidirezionale, il SIP-T30 aiuta gli utenti a realizzare sistemi di sicurezza e automazione più intelligenti, veloci ed efficienti.

Rappresenta la soluzione ideale per edifici intelligenti, progetti di videosorveglianza, automazione industriale, sistemi di diffusione sonora IP, gestione dei parcheggi, controllo degli accessi e applicazioni di monitoraggio remoto.
